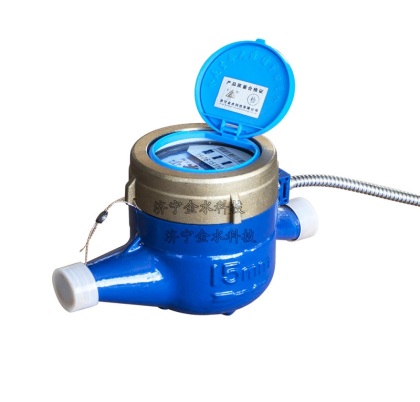

EWM光電直讀水表
u 光電直讀水表窗口示值，無累計誤差；
u 表內無電源，由集中器在抄表瞬間加電工作；
u 采用對射編碼解析，增強了抗干擾能力；
u 單只表計抄表功耗<0.6mA，增大集抄設備帶載能力；
u M-BUS總線標準，普通兩芯線纜不區分正負極性，通訊和供電于一體；
u 配套抄表系統，實現遠程自動抄表和管理。
技術參數
| 執行標準 | CJ/T 224-2012、 GB/T 778-2018、JJG 162-2019 | ||||||
| 產品型號 | EWM-15 | EWM-20 | EWM-25 | EWM-32 | EWM-40 | EWM-50 | EWM-80 |
| 公稱直徑(mm） | 15 | 20 | 25 | 32 | 40 | 50 | 80 |
| 基表長L(mm) | 165 | 195 | 225 | 230 | 245 | 200 | 225 |
| 基表寬W(mm) | 96 | 96 | 104 | 104 | 124 | 165 | 252 |
| 基表高H(mm) | 120 | 120 | 127 | 127 | 165 | 190 | 360 |
| 接口螺紋 | G?B | G1B | G1?B | G1?B | G2B | – | |
| 連接螺栓 | – | 4XM16 | 8XM16 | ||||
| 終端連接 | 分體式 | ||||||
| 常用流量Q3(m3/h) | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 63 |
| Q3/Q1 | 100 | ||||||
| Q2/Q1 | 1.6 | ||||||
| 準確度等級 | 2級 | ||||||
| 供電方式 | 抄表瞬間由抄表總線或者外部電源供電，平時工作無需電源 | ||||||
| 抄表電流 | <0.6mA | ||||||
| 工作年限 | >10年 | ||||||
| 上行傳輸方式 | M-BUS、RS485 | ||||||
